On voit quelquefois, quand on passe à coté d'une rivière ou d'un lac des barrages contrefort. Mais pourquoi avoir choisit ce type de construction plutôt qu'un autre?



Particularités physiques:

Les barrages à contreforts ont toujours, plus ou moins la forme d'un triangle proche du triangle isocèle (comme sur le schéma ci-dessus)

Dans leur principe, les barrages à contreforts comprennent deux éléments fondamentaux. Tout d'abord ils comportent une série de murs parallèles, généralement de profil triangulaire, orientés dans le sens de la vallée, plus ou moins épais et plus ou moins espacés, et résistants à la poussée de l'eau. Ils possèdent en outre des bouchures qui permettent de transmettre la poussée de l'eau vers les contreforts.

Il existe différents types de bouchures, elles peuvent être constituées :

- d'une dalle plane en béton.
- d'un élargissement du contrefort vers l'amont.
- d'une voûte de faible portée.

Ce sont, nous l'avons déjà dit auparavant, les contreforts qui assurent individuellement la stabilité de l'ouvrage. On leurs donnent généralement une forte inclinaison de leur côté amont. L'avantage de cette disposition est de faire participer le poids de l'eau à la stabilité et de permettre en conséquence une diminution du poids du barrage et donc du volume de béton à mettre en œuvre.





Particularités géologiques :



Les barrages contreforts sont bien adaptés aux vallées larges avec une fondation rocheuse de bonne qualité. Si le rocher de fondation est recouvert d'une couche relativement épaisse d'alluvions ou de rochers altérés, les fouilles des contreforts restent individualisées. De plus, plus l'écartement est grand entre chaque contrefort moins les fouilles seront importantes et donc les concepteurs n'auront pas à prévoir le dégagement du lit de la rivière. Ces barrages peuvent aussi être construits lorsque des appuis solides sont éloignés, les autres barrages ne convenant pas.

En somme, les barrages à contreforts sont donc bâtis dans des milieux espacés mais ou les barrages poids ne peuvent pas être mis en oeuvre à cause des coûts trop importants liés au dégagement du cour d'eau.

Ces barrages ont besoins d'une étanchéité parfaite sous et dans leurs contreforts, c'est pourquoi plusieurs rangées de drainage sont construites sous chaques appuis.

Schéma simplifié d'un barrage à contreforts :





Exemples de barrages contreforts à travers le monde :

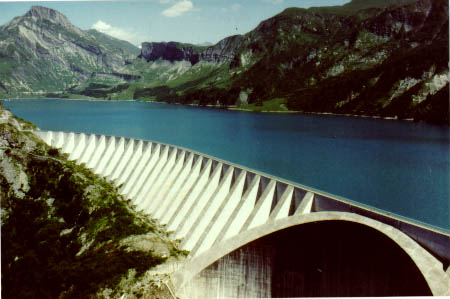

Le Barrage de Roselend est un barrage français à contrefort qui supportent des voûtes de faibles portées . Il est situé dans le Beaufortain, en Savoie. Mesurant 800 m de long et 150 m de haut, il peut contenir jusqu'à 185 millions de m³ d'eau. Le barrage de Roselend est réputé être le plus « esthétique » des barrages de Savoie.
